В процессе работ по автоматизации распределительных сетей 0,4-10кВ в Костюковичском РЭС филиала «Климовичские электрические сети» РУП «Могилевэнерго» компания «АВИТИСТ-ТЕХНОПЛЮС» при поддержке ведущих инженеров филиалов РУП «Могилевэнерго» «Климовичские электрические сети» и «Инженерный центр» успешно введен в промышленную эксплуатацию первый в Беларуси автоматизированный оперативно-информационный комплекс распределительной сети на основе стандартов CIM.
Состав работ: Поставка программного обеспечения и работы по его внедрению.
Программное обеспечение: Оперативный информационный комплекс (ОИК) «Систел».
Задача включала в себя:
- разработку модели распределительной сети 0,4-10кВ на базе стандартов CIM;

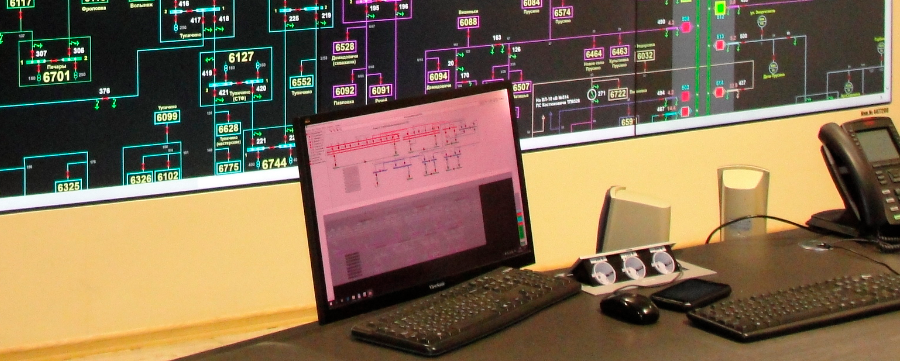

- создание графической схемы распределительной сети 0,4-10кВ для отображения на установленной в диспетчерской службе видеостене;
- выполнение привязки действующих в диспетчерской службе задач к ПК ОИК «Систел»;
- вывод информации с привязкой к картографической подложке.
Основное назначение внедренного оперативно-информационного комплекса является обеспечение эффективного контроля и оптимального управления процессом распределения электрической энергии в сетях 0,4-10кВ в режиме 24/7. Принципиальное отличие реализованного проекта состоит в том, что выполнение модели электрической сети осуществляется на основе стандартов CIM (Common Information Model).
CIM модель – это набор стандартов, разработанный международной электротехнической комиссией для описания электротехнических систем. Она предполагает хранение, каталогизацию и использование данных в универсальном формате для разнотипных информационных систем, работающих в энергетике, упрощает обмен данными между системами разных производителей.
Так, в ПК ОИК «Систел» для Костюковичского РЭС создана иерархия распределительной сети для сельского и городского района, интегрирована информация с существующими на предприятии системами:
- системой телемеханики («Телемонитор-2000»),
- паспортизации («Диполь-РЭС»),
- АСКУЭ (Emcos),
- АСКУЭ-Быт («1С-Быт»),
- контроля автотранспорта («Виалон»).
Введенный в эксплуатацию оперативный информационный комплекс (ОИК) «Систел» позволяет реализовывать и другие требования ТКП 609-2017 (33240) «Автоматизация распределительных электрических сетей напряжением 0,4-10кВ». В отличие от простой SCADA-системы кроме функций отображения информации и управления коммутационными аппаратами для реализации подсистемы управления (DMS) могут реализовываться такие задачи, как:
- расчет всех основных характеристик электрической сети (ток, мощность, напряжение) для объектов, которые в данный момент нетелемеханизированы;
- формирование предложений диспетчеру по оптимизации режимов работы сети в нормальном режиме, а также в случае аварийного или вынужденного режима - рекомендации по ликвидации или локализации аварии с учетом количества операций и времени перемещения оперативных бригад;
- прогнозирование графиков электрической нагрузки, режимов сети;
- расчет установившихся режимов сети,
- расчет токов короткого замыкания;
- оптимизация точек нормального разрыва сети;
- разработка и корректировка нормальной и ремонтной схемы сети;
- определение пути от выбранной ТП до центров питания;
- обеспечение работы с оперативно-диспетчерским персоналом, проведения противоаварийных тренировок по работе в экстренных ситуациях.
В данном ПК ОИК «Систел» реализовывать выше указанные функции позволяет расчётно-аналитический комплекс (РАПК). В состав комплекса входит удобная и информативная ГИС-система, которая позволяет отобразить данные из других подсистем (РАПК, паспортизации, системы трекинга автотранспорта).
Следует отметить, что онлайн доступ к данным SCADA может также обеспечиваться с использованием web-сервера.
Инновационные внедрения в автоматизированные системы диспетчерского управления Белорусской энергосистемы решений ОИК «СИСТЕЛ» на базе требований стандартов CIM позволяют решать задачи оперативно-диспетчерского управления на новом технологическом уровне, при дальнейшем масштабировании способствуют эффективной цифровизации энергосистемы и фактически определяют её будущее.
